Лента охватывающая «UFM» для точного измерения диаметров (циркометр)

Цены для каждого размера цир­ко­мет­ра указаны ниже в таблице.

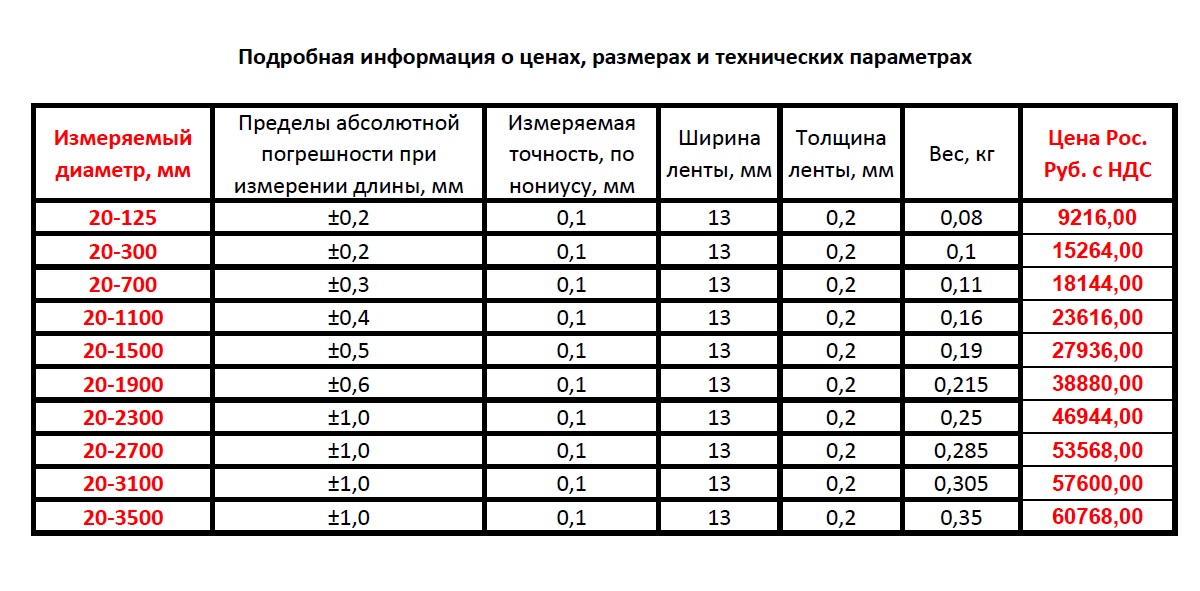

Циркометры цена
Назначение

Линейки пред­назна­чены для точного измерения диаметров и длин окружностей.

Применяется в ма­шиност­ро­ении и других отраслях промышленности.

Основные тех­ни­чес­кие данные
  • Циркометр со­от­ветс­твунт немецкому стандарту качества DIN ISO 2768 m.
  • Линейки из­го­тов­ле­ны из нержавеющей, за­кален­ной пружинной стали.
  • Цена деления шкалы нониуса 0,1 мм.
  • Градуировка про­из­во­дит­ся лазерной гра­виров­кой (точность общей длины со­от­ветс­тву­ет ECI).
Правила экс­плу­ата­ции и тре­бова­ния безопасности

Номинальные значения кли­мати­чес­ких факторов:

  • температура экс­плу­ата­ции от минус 40 0С до плюс 40 0С.
  • температура хранения и транс­пор­ти­рова­ния от минус 50 0С до плюс 50 0С.

Перед про­веде­ни­ем измерений циркометр выдержать не менее 5 минут при тем­пе­рату­ре ок­ру­жа­ющей среды где про­водят­ся измерения.

При измерении при температурах, отличных от 20 °C, не­об­хо­димо вводить поправку на тем­пе­ратур­ный ко­эф­фи­ци­ент линейного расширения, расс­чи­тыва­емую по формуле:

Δt = π * α * Lи * (t — 20)

где:

  • π — число пи 3,14 159;
  • Δt — поправка на тем­пе­ратур­ный ко­эф­фи­ци­ент линейного расширения, мм;
  • α — ко­эф­фи­ци­ент линейного рас­ши­рения материала из­ме­ритель­ной ленты (для нер­жа­ве­ющей стали α = 2 • 10−5 1/°С);
  • Lи — из­ме­рен­ный диаметр по шкале циркометра, при тем­пе­рату­ре t, мм;
  • t — тем­пе­рату­ра воздуха при измерении, °С.
Порядок работы

Перед экс­плу­ата­ци­ей конец из­ме­ритель­ной ленты вводится снизу в большое отверстие нониусной планки. Затем лента про­пус­ка­ет­ся через тонкое отверстие.

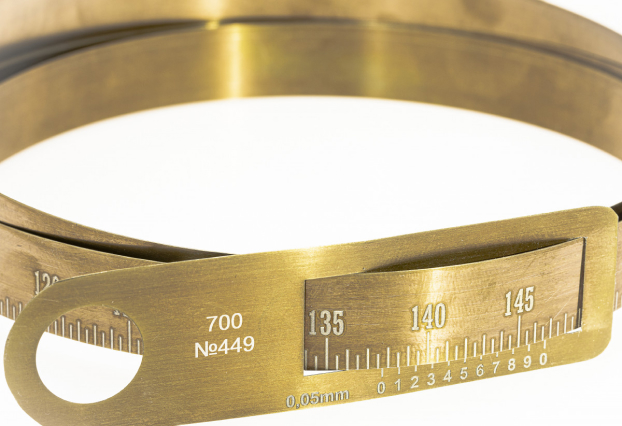

Циркометр имеет две основные шкалы для измерения диаметра и измерения длины ок­ружнос­ти изделия, и две нониусные шкалы. Основные шкалы нанесены на самой линейке с делениями через 1 мм, другие — на нониусе, который рас­по­ложен на ох­ва­тыва­ющей рамке.

Отсчет не­об­хо­димо­го для разметки размера про­из­во­дит­ся методом сов­па­дения деления шкалы с делениями нониуса.

Не до­пус­кай­те в процессе экс­плу­ата­ции грубых ударов, перегибов и падения линейки во избежание повреждений.

Действительный раз­ме­точ­ный размер «А» вы­ража­ет­ся формулой:

А= N+an (mm)

где:

  • N — целое число основной шкалы;
  • а — значение отсчета на нониусе;
  • n — по­ряд­ко­вый номер сов­па­да­юще­го деления шкалы нониуса с делением основной
  • шкалы.
Гарантии изготовителя

Изготовитель га­ран­ти­ру­ет со­от­ветс­твие рулеток тре­бова­ни­ям ТУ ВY 600 199 222.010−2017 при соб­лю­дении условий эксплуатации, транс­пор­ти­рова­ния и хранения.

Гарантийный срок хранения — 18 месяцев со дня изготовления.

Гарантийный срок экс­плу­ата­ции — 12 месяцев со дня получения потребителем.

Характеристики материала: нер­жа­ве­ющая сталь.

Поставщик га­ран­ти­ру­ет со­от­ветс­твие ох­ва­тыва­ющей линейки немецкому стандарту качества DIN ISO 2768 m при соб­лю­дении условий транспортирования, хранения и эксплуатации.

Гарантийный срок — 12 месяцев со дня ввода инс­тру­мен­та в эксплуатацию.

Купить циркометр в России можно свя­зав­шись с нами любым удобным для Вас способом или отправив нам заявку, нажав кнопку ЗАКАЗАТЬ.

Доставка заказов в течении 3−4 дней в любую точку России курьерской службой доставки СДЭК: экспресс по России.

Доставку заказов на сумму от 60 000 Рос. руб. и более мы оплатим сами!

Мы доставим Ваш заказ в любую точку России. Наша компания успешно работает с клиентами из Самары, Нижнего Новгорода, Новосибирска, Санкт-Петербурга, Перми и мн. др. городов Рос­сий­ской Федерации.

Выбирая нас, Вы покупаете продукцию по цене про­из­во­дите­ля без посредников. Можно оптом, будут скидки.
