Универсальный шаблон сварщика УШС-4 с калибровкой ОТК
Шаблон сварщика УШС-4, предназначен для контроля качества сварных швов и определения возможных дефектов, в процессе выполнения сварочных работ.
Шаблон сварщика УШС-4, изготовлен из высококачественной стали и проходит специальное антикоррозийное гальваническое покрытие, для улучшения износостойкости шаблона.
Все измерительные шкалы на шаблоне УШС-4, произведены способом высокоточной лазерной гравировки, что увеличивает сроки эксплуатации изделия.
На каждый шаблон наносится уникальный серийный номер.
После выхода с производства каждое изделие (шаблон сварщика УШС-4) проходит первичную/заводскую калибровку.
Наше производство находится в Республике Беларусь.
Гарантийный срок универсального шаблона сварщика УШС-4 — 1 год.

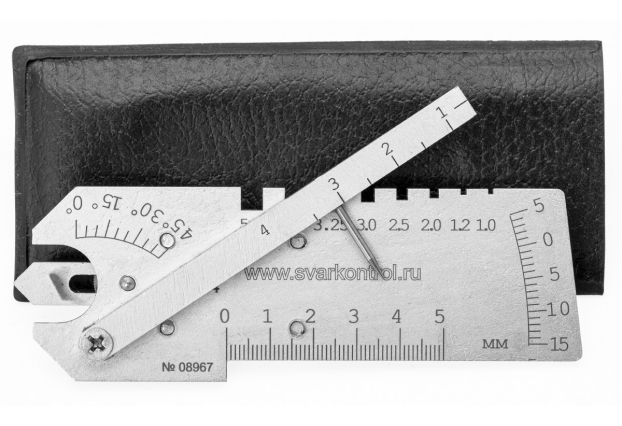

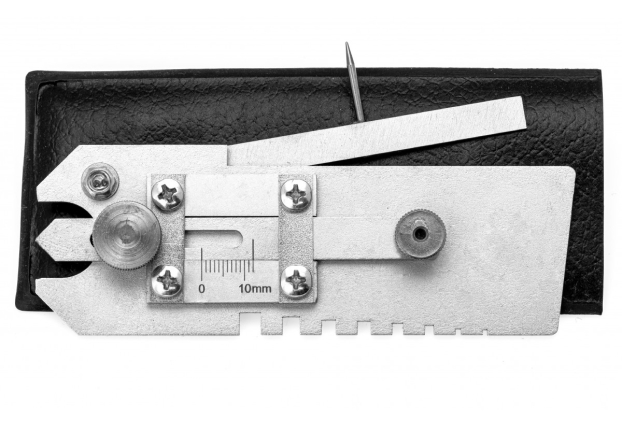

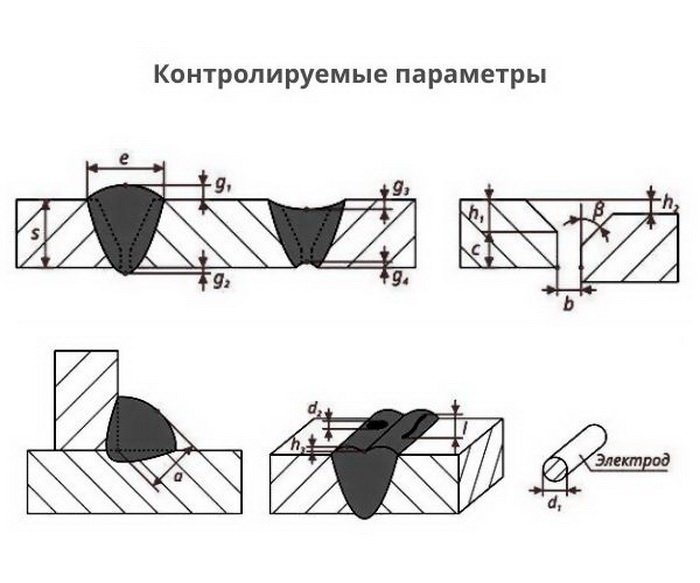

Универсальный шаблон сварщика УШС-4 предназначен для визуально-измерительного контроля стыкуемых деталей, параметров стыковых и угловых швов, дефектов и контроля диаметров электродов и сварочной проволоки. Шаблон является расширенной версией УШС-3: на оборотной стороне шаблона находится дополнительный движок, позволяющий измерять фактическую толщину углового шва.
Универсальный шаблон сварщика УШС-4 предназначен для измерения контролируемых параметров труб, контроля качества сборки стыков соединений труб, для измерения параметров сварного шва при его контроле, и может быть использован на любых предприятиях и организациях, на которых проводятся сварочные работы.
УШС-4 позволяет оперативно определить диаметр электродов или сварочной проволоки непосредственно на месте проведения работ.
Шаблон сварщика УШС-4 включен в состав большинства комплектов ВИК.

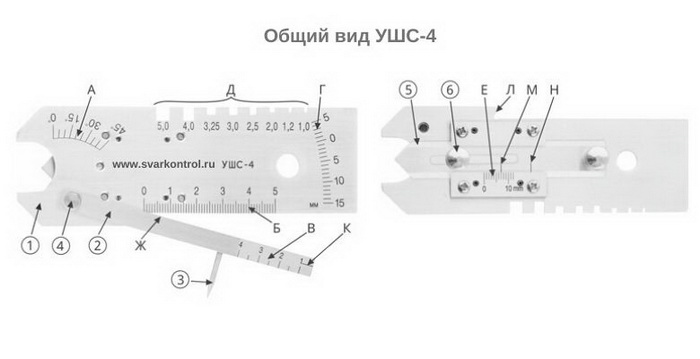

Общий вид шаблона изображен на рисунке:
1 — основание; 2, 5 — измерительные движки; 3 — измерительный наконечник; 4 — ось; 6 — стопорное устройство движка (5); А, Б, В, Г, Е — измерительные шкалы; Д — контрольные пазы; Ж — контрольная грань для снятия показаний шкалы (А); К — контрольная риска-индекс шкалы (Г); Л — торцевая грань; М, Н — контрольные риски-индексы шкалы (Е).

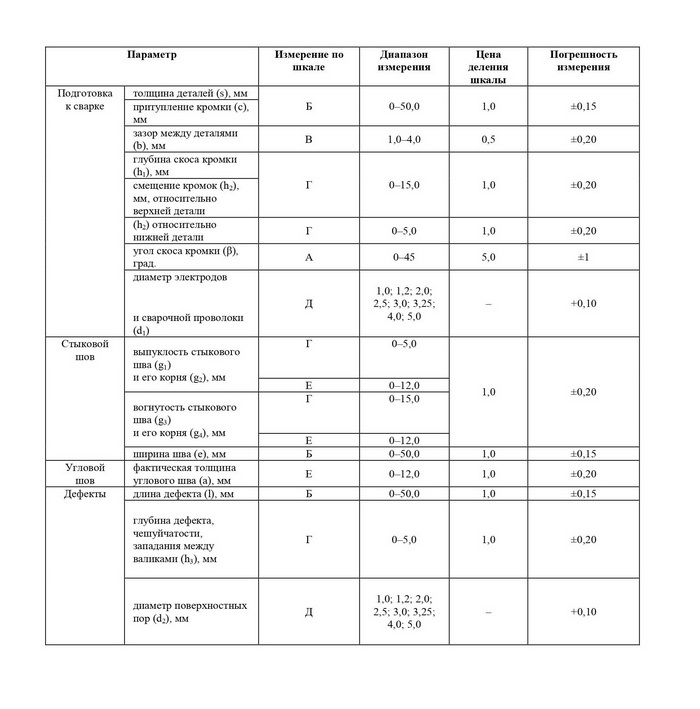

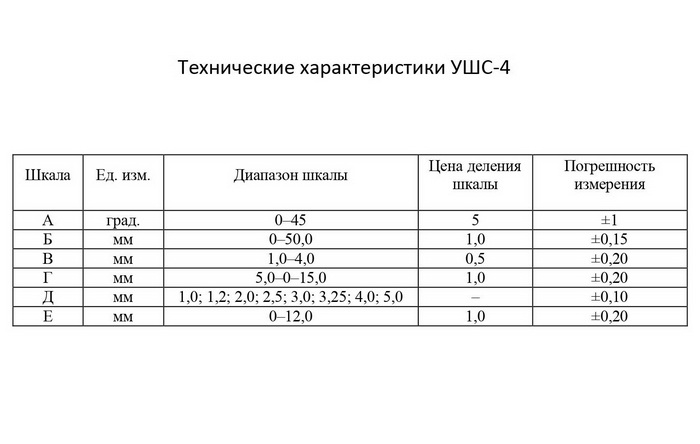

Единицы измерения шкал, их диапазоны, цена деления и погрешность измерения указаны ниже в таблице:
- Габаритные размеры 130×50×30 мм.
- Масса около 0.2 кг.
- Средняя наработка на отказ не менее 55 000 циклов.
- Средний срок службы не менее 1 года.
ПРИМЕЧАНИЕ: под отказом понимают событие, заключающееся в потере заданной точности или работоспособности, для восстановления которых требуется проведение ремонта. Под условным циклом понимается двойное перемещение движка на угол не менее 45-ти градусов.
УШС-4 предназначен для использования как в помещении, так и на открытом воздухе. Температура окружающей среды от -45°С до +45°С. Относительная влажность воздуха, не более 98%. Атмосферное давление 86,6−106,7 кПа.
Шаблоны должны храниться в сухом и чистом помещении, категория условий хранения 2 по ГОСТ 15 150–69.
При хранении шаблонов более 24 месяцев со времени их консервации они должны быть законсервированы в соответствии с ГОСТ 9.014−78.
Условия транспортирования шаблонов в части воздействия климатических факторов должны соответствовать группе 8 по ГОСТ 15 150–69. Упакованные шаблоны допускается транспортировать всеми видами крытого транспорта.
Измерения проводятся следующим образом:
Для контроля глубины дефектов (вмятин, забоин), превышения кромок, глубины разделки стыка до корневого слоя и высоты усиления шва, шаблон установить на образующую поверхность изделия плоскостью Л. Повернуть движок 2 вокруг оси 4 до соприкосновения конца указателя 3 с измеряемой поверхностью (поверхность вмятины, кромки шва и т. д.). Снять отчет по шкале Г с помощью риски К.
Контроль притупления и ширины шва производить с помощь шкалы Б, пользуясь ею как измерительной линейкой.
Для контроля величины зазора между свариваемыми деталями ввести клиновую часть движка 2 в контролируемый зазор до упора. Снять отчет по шале В.
Для контроля углов скоса кромок установить шаблон плоскостью 1 на образующую поверхность изделия. Повернуть движок 2 до совмещения плоскости Ж движка с измеряемой поверхностью Снять отчет по шкале, А основания, пользуясь плоскостью Ж движка как индексом.
Для определения диаметра электродов (электродной проволоки) его вставляют в пазы Д шаблона, используя пазы как калибры-скобы.
Для измерения катета углового шва грань 1 приложить к измеряемым сторонам сварных изделий, опустить измеритель 5 ко шву.
Перед началом работы промыть шаблон в бензине по ГОСТ 1012–72 и протереть чистой тканью.
Не допускать ударов и падений шаблона по избежание повреждений. Не проводить рабочими плоскостями шаблона по контролируемым поверхностям.
Изготовитель гарантирует соответствие шаблона требованиям ГОСТ 15 150–69 при соблюдении условий транспортировки, хранения и эксплуатации. Гарантийный срок эксплуатации — 12 месяцев со дня ввода шаблона в эксплуатацию. По вопросам гарантийного обслуживания обращаться к предприятию — продавцу.
В комплект поставки входит универсальный шаблон сварщика УШС-4, паспорт, футляр.
