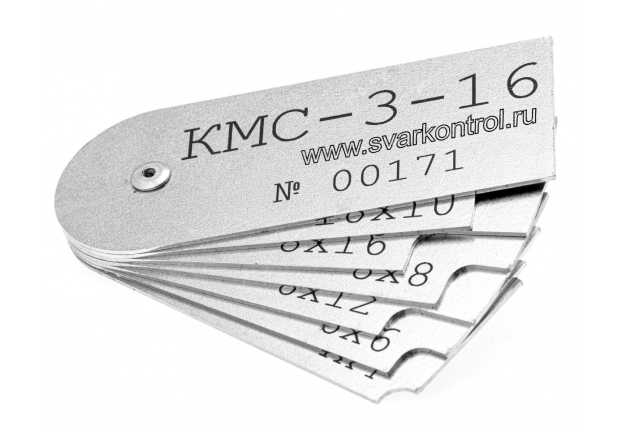

Набор катетомеров сварщика (КМС-3-16) с калибровкой ОТК

Набор ка­тето­меров сварщика (КМС-3−16) с ка­либ­ровкой ОТК Сварконтроль Предназначен для измерения катетов угловых швов в диапазоне 3−16мм. и со­от­ветс­тву­ет тре­бова­ни­ям СТБ 1133−98 «Соединения сварные».
1200.00 ООО «АРВИЛ» Новый

Цена: 1200.00 руб. с НДС

Заказать

Набор ка­тето­меров сварщика КМС-3-16Набор ка­тето­меров сварщика КМС-3-16Набор ка­тето­меров сварщика КМС-3-16.

Набор ка­тето­меров сварщика КМС-3−16 пред­назна­чен для контроля катетов сварного шва при ручной элект­ро­дуго­вой сварке в диапазоне 3−16 мм. и со­от­ветс­тву­ет СТБ 1133−98 «Со­еди­нения сварные. Метод контроля внешним осмотром и измерениями. Общие требования», EN 970: 1997 «Не­раз­ру­ша­ющий контроль сварных швов, вы­пол­ненных плавлением. Ви­зу­аль­ный контроль», РД 03−606−03 «Инс­трук­ция по ви­зу­аль­но­му и из­ме­ритель­но­му контролю».

Контроль про­из­во­дит­ся сту­пен­ча­тым методом, до выявления ми­нималь­но­го зазора. Конс­трук­тивно катетомер КМС-3−16, предс­тав­ля­ет из себя 7 пластин, с размерами катетов от 3 мм до 16 мм, скреп­ленных между собой, с выемками раз­лично­го диаметра, при помощи которых и про­из­во­дят­ся измерения катетов сварного шва, методом перебора.

Набор ка­тето­меров сварщика КМС-3−16, из­го­тов­лен из вы­соко­качест­вен­ной стали и проходит спе­ци­аль­ное ан­ти­кор­ро­зий­ное галь­ва­ничес­кое покрытие, для улучшения из­но­сос­той­кос­ти шаблона.

Все значения на ка­тето­мерах про­из­ве­дены способом вы­соко­точ­ной лазерной гравировки, что уве­личи­ва­ет сроки экс­плу­ата­ции изделия.

На каждый набор ка­тето­меров КМС — 3−16 наносится уни­каль­ный серийный номер.

После выхода с про­из­водс­тва каждый КМС — 3−16 проходит первичную/заводскую калибровку.

Гарантийный срок набора ка­тето­меров сварщика КМС — 3−16 - 1 год.

НАЗНАЧЕНИЕ ИЗДЕЛИЯ

Набор ка­тето­меров сварщика КМС-3−16, является прибором для визуально-измерительного контроля, при вы­пол­не­нии сварочных работ.

Набор ка­тето­меров сварщика КМС-3−16, пред­назна­чен для визуально-измерительного контроля катетов углового шва в тавровом, нах­лесточ­ном и угловом соединениях.

КМС-3−16, ис­поль­зу­ет­ся при контроле угловых сварных швов в со­еди­нени­ях с разными толщинами сва­рива­емых элементов.

КОМПЛЕКТ ПОСТАВКИ


Набор ка­тето­меров сварщика КМС-3−16 состоит из 7 пластин, с размерами катетов от 3 мм до 16 мм, скреп­ленных между собой, с выемками раз­лично­го диаметра:

3*3, 4*4, 5*5, 6*6, 7*7, 8*8, 9*9, 10*10, 11*11, 12*12, 5*10, 6*12, 7*14, 8*16 мм.

ОСНОВНЫЕ ТЕХ­НИ­ЧЕС­КИЕ ДАННЫЕ

Диапазон из­ме­ря­емых катетов стыкового сварного шва 3−16 мм.

Вид измерений ступенчатый.

Количество ступеней — 14.

Точность измерений ± 0,1 мм.

Средняя наработка на отказ не менее 50 000 условных циклов замеров.

Средний срок службы не менее 5 лет.

УСТРОЙСТВО ШАБЛОНА И ПРО­ВЕДЕ­НИЕ ИЗМЕРЕНИЙ

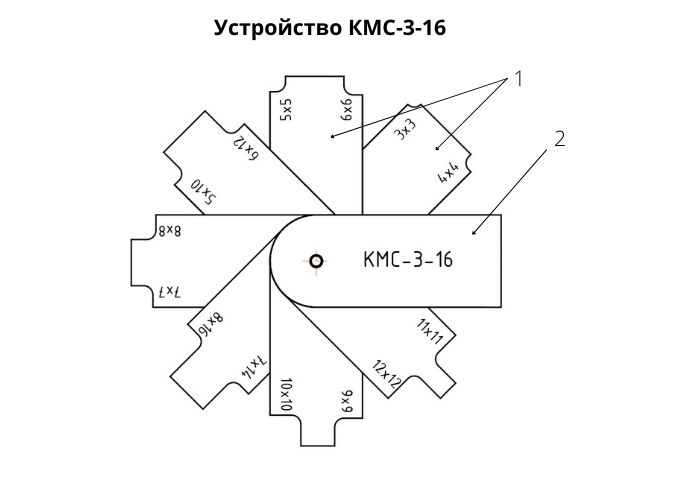

Набор шаблонов состоит из 7-и лепестков — 1 (см. рис. ниже), с размерами катетов от 3 мм до 16 мм. Ка­тето­меры соединены в набор с помощью заклепки и пластины-основания 2:

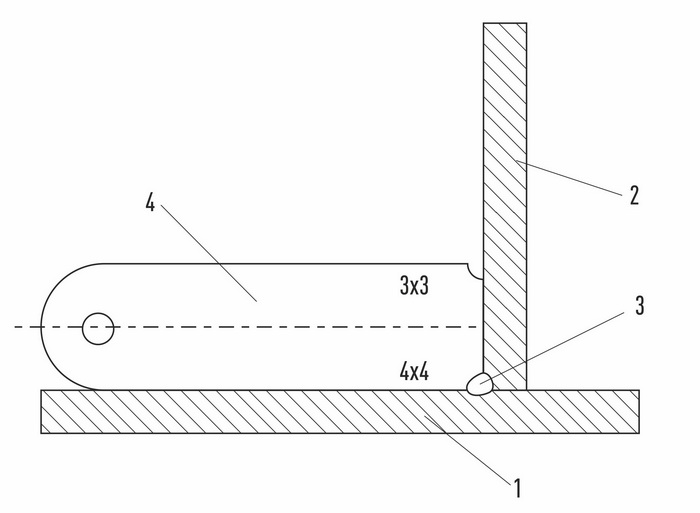

Каждый из лепестков имеет точно вы­пол­ненные выточки оп­ре­делен­но­го катета. Для удобства измерений рядом с каждой выточкой выбит размер со­от­ветс­тву­юще­го радиусу шва. Измерение катета сварного шва про­из­во­дит­ся путем пос­ле­дова­тель­но­го соп­ри­кос­но­вения (подбора) лепестков с со­еди­нен­ны­ми сваркой деталями. Размер считается установленным, если длинная сторона лепестка и перемычка между катетами лепестка прилегают к деталям без видимого зазора, а зазор между дугами лепестка и шва является ми­нималь­ным (см. рис. ниже):

При не­сов­па­дении ни с одной ступенью размеров в указанном диапазоне значение катета оп­ре­деля­ет­ся эм­пи­ричес­ким путем.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Набор шаблонов пред­назна­чен для использования, как в помещении, так и на открытом воздухе.

Температура ок­ру­жа­ющей среды от — 45 ºС до +45 ºС.

Относительная влажность воздуха -90%.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Не допускать ударов и падений шаблона во избежание повреждений. Проверку набора шаблонов про­из­во­дить не­пос­редс­твен­но на сварочных участках не реже одного раза в год ве­домс­твен­ны­ми тех­ни­чес­ки­ми службами.

ПРАВИЛА ХРАНЕНИЯ И ОБСЛУЖИВАНИЯ

Шаблоны должны храниться в сухом и чистом помещении, категория условий хранения 2 по ГОС 15 150−69.

При хранении шаблонов более 24 месяцев со времени их кон­серва­ции они должны быть за­кон­серви­рова­ны в со­от­ветс­твии с ГОСТ 9.014−78.

Условия транс­пор­ти­рова­ния шаблонов в части воз­дей­ствия кли­мати­чес­ких факторов должны со­от­ветс­тво­вать группе 8 по ГОСТ 15 150–69. Упа­кован­ные шаблоны до­пус­ка­ет­ся транс­пор­ти­ровать всеми видами крытого транспорта.

ГАРАНТИЯ ИЗГОТОВИТЕЛЯ

Изготовитель га­ран­ти­ру­ет со­от­ветс­твие шаблона тре­бова­ни­ям ГОСТ 15 150–69 при соб­лю­дении условий транспортировки, хранения и эксплуатации. Га­ран­тий­ный срок экс­плу­ата­ции — 12 месяцев со дня ввода шаблона в эксплуатацию. По вопросам га­ран­тий­но­го обс­лу­жива­ния об­ра­щать­ся к предп­ри­ятию — продавцу.

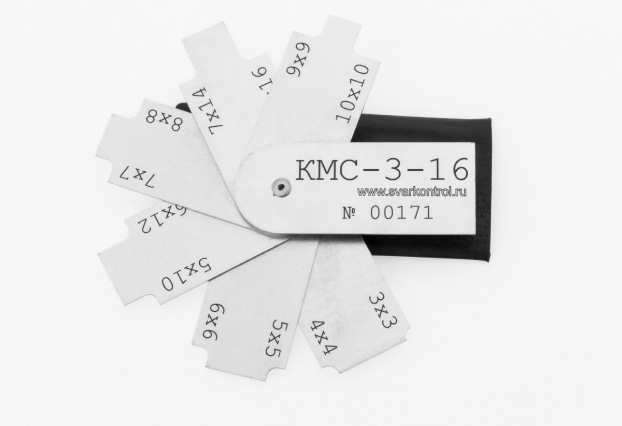

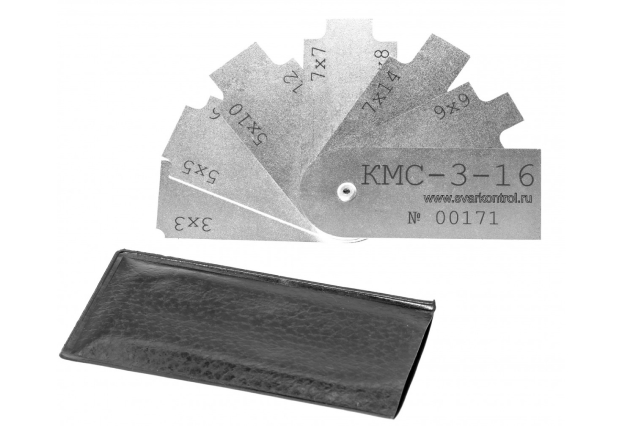

В комплект поставки входит набор ка­тето­меров сварщика КМС-3−16, паспорт, футляр.


Купить ка­тето­меры сварщика кмс 3 16 можно свя­зав­шись с нами любым удобным для Вас способом или отправив нам заявку, нажав кнопку ЗАКАЗАТЬ.

Мы доставим Ваш заказ в любую точку России. Наша компания успешно работает с клиентами из таких городов как Москва, Новосибирск, Нижний Новгород, Челябинск, Омск, Самара, Казань, Уфа, Тюмень, Екатеринбург, Санкт-Петербург и мн. др.

Выбирая нас, Вы покупаете продукцию по цене про­из­во­дите­ля без посредников. Можно оптом, будут скидки.
